Công nghệ kết hợp 2 chiến lược gia công trên cùng một chương trình

SolidCAM mang đến khả năng kết hợp hai chiến lược gia công trong một hoạt động HSM duy nhất, giúp tối ưu hóa quá trình gia công tinh trên các bề mặt phức tạp. Trong đó hai chiến lược phổ biến nhất là Constant Z với gia công theo phương ngang (Horizontal), tuyến tính (Linear), 3D Constant step over hoặc 3D Corner Offset.

Công nghệ kết hợp 2 chiến lược gia công trên cùng một chương trình

Hai chiến lược gia công kết hợp chia sẻ dữ liệu ranh giới Hình học, Công cụ và Ràng buộc. Các tham số công nghệ để tính toán và liên kết các lần chạy được xác định riêng cho từng chiến lược.

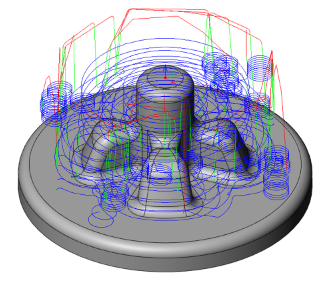

Trên đây là sự kết hợp độc đáo của 2 phương pháp gia công đó là Constant Z passes và Horizontal passes, đó là một sự kết hợp để vừa gia công tinh trên các bề mặt nghiêng có góc độ từ 1-90 độ và vừa có thể gia công tinh trên bề mặt phẳng nằm ngang góc độ là 0 độ.

Chiến lược Constant Z  xác định các tham số của chiến lược gia công Constant Z.

Chiến lược Horizontal  xác định các tham số của chiến lược gia công Horizontal.

Các tham số sau được xác định trên phương pháp Constant Z được tự động gán cùng giá trị trên chiến lược Horizontal vị dự như:

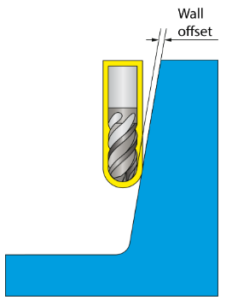

+ Wall offset: Để lại lượng dư thành

+ Floor offset: Để lại lượng dư đáy.

+ Tolerance: Độ nhám bề mặt

+ Limits: Giới hạn bề mặt

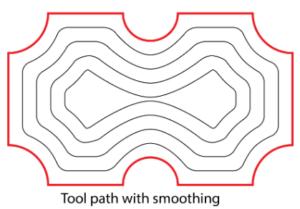

+ Smoothing parameters: Làm mịn các góc đường dẫn công cụ.

+ Adaptive step down parameters: Chèn thêm lát cắt.

+ Edit passes parameters: Cắt bớt đường chạy dao khi không cần thiết.

Khi các tham số này được chỉnh sửa chiến lược Constant Z, giá trị của chúng được tự động cập nhật trên chiến lược Horizontal. Nhưng khi tham số được chỉnh sửa trên chiến lược Horizontal, giá trị trên chiến lược Constant Z vẫn không thay đổi.

Cả 2 chiến lược này về phần liên kết Link thì cả 2 chiến lược đều có liên quan mật thiết với nhau.

Khi dụng cụ thực hiện xong các lượt gia công của chiến lược gia công đầu tiên, rồi nó sẽ đi lên hoặc xuống những vùng có khoảng hở,và sau đó đi xuống bề mặt gia công để tiếp tục chiến lược tiếp theo.

Ngoài các phương pháp gia công có kết hợp 2 chiến lược combine constant Z with Horizontal thì SolidCAM còn trang bị thêm các kiểu gia công kết hợp khác cũng tương tự như vậy đó là :

+ Combine Constant Z with Linear machining

+ Combine Constant Z with 3D Constant step over.

+ Combine Constant Z with 3D Corner offset.

Nhờ vào sự linh hoạt và tối ưu này, SolidCAM giúp cải thiện hiệu suất gia công, đảm bảo độ chính xác cao và giảm đáng kể thời gian lập trình CAM. Nếu bạn đang tìm kiếm giải pháp gia công tiên tiến, SolidCAM là lựa chọn lý tưởng để nâng cao năng suất sản xuất của bạn
