Lưu tệp 3D PDF cho chi tiết đơn và lắp ráp trong SOLIDWORKS

Dữ liệu luôn là điều tối quan trọng trong thiết kế, những thông số chi tiết về sản phẩm không nhất thiết phải hiển thị rõ ràng hay đầy đủ với một số vị trí hoặc không cần thiết sử dụng các thông tin đó như phòng mua hàng, nhà cung cấp, người không sử dụng SOLIDWORKS hay đơn giản rằng bạn không muốn người khác có thể đo kiểm được thông số trên sản phẩm….nhưng vẫn cần thiết nắm được các thông tin mang tính chất ngoại quan của sản phẩm?

Trong SOLIDWORKS, chúng ta có thể sử dụng công cụ lưu trữ mô hình thiết kế dưới dạng tệp eDrawings. Khi có tệp tin này, người nhận có thể mở và xem mô hình 3D trong ứng dụng eDrawings được cài đặt.

Câu hỏi đặt ra là làm cách nào để họ có thể nhận được mô hình 3D và có thể hiển thị đối với họ ngay cả khi họ không được phép hoặc không có sẵn eDrawings?

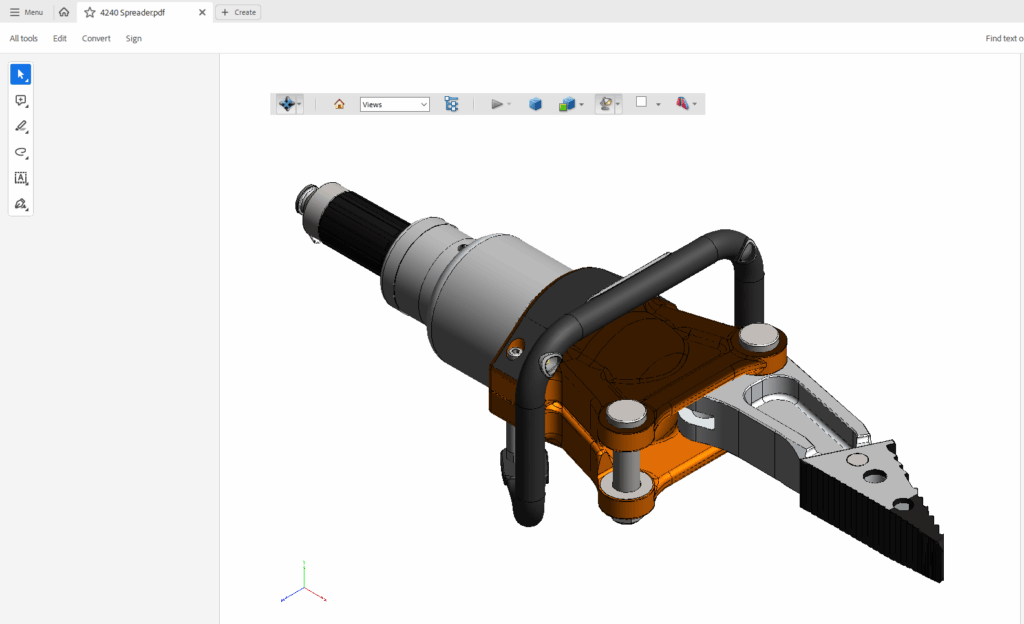

Thật may mắn rằng, SOLIDWORKS có khả năng lưu trữ tệp PDF dạng 3D. Người dùng có thể lưu tệp tin bao gồm chi tiết đơn hoặc bản lắp ráp dưới định dạng 3D PDF mà không cần sử dụng ứng dụng đọc tệp tin chuyên dụng nào.

LÀM THỂ NÀO ĐỂ MỞ ĐƯỢC TỆP TIN 3D PDF?

Để sử dụng tệp tin 3D PDF, máy tính hoặc thiết bị của bạn cần đảm bảo rằng cài đặt ứng dụng được hỗ trợ bởi SOLIDWORKS.

Hiện nay, ứng dụng duy nhất cho phép mở tệp tin 3D PDF SOLIDWORKS là Adobe Acrobat Reader.

LÀM THỂ NÀO ĐỂ LƯU ĐƯỢC TỆP TIN 3D PDF?

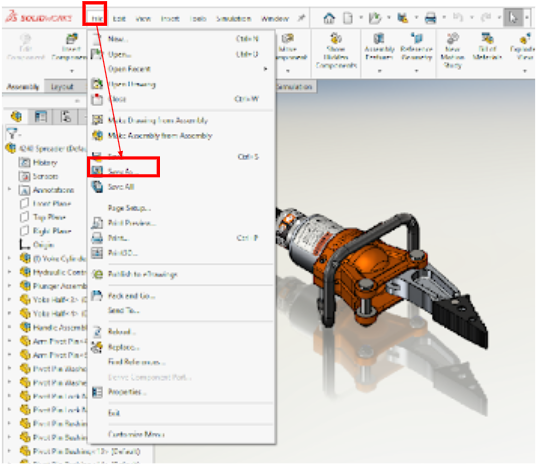

1. Trước tiên, lựa chọn tài liệu mà bạn cần có thể là chi tiết đơn lẻ (Part) hoặc lắp ráp (Assembly) và nhấn chọn như hình dưới

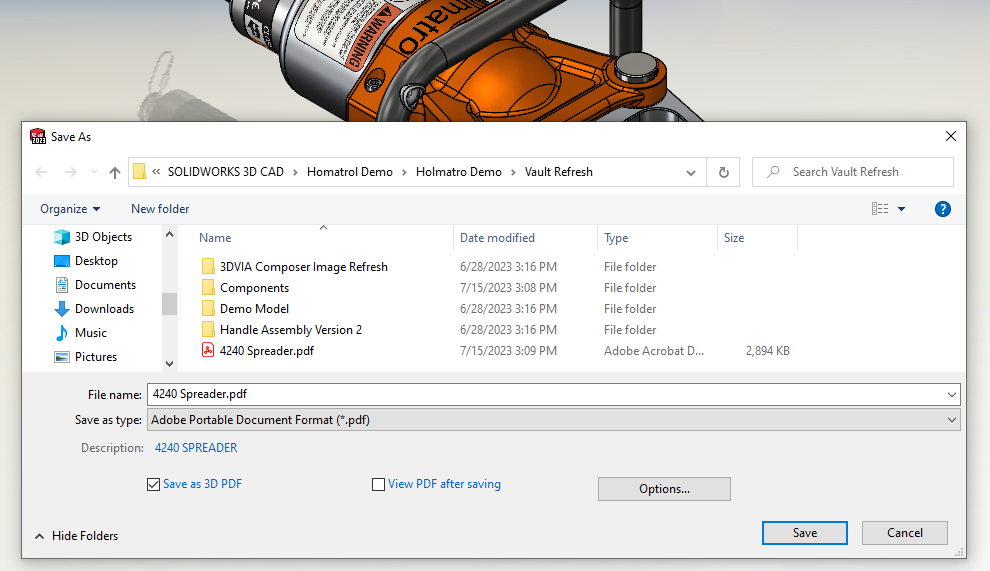

2. Lựa chọn định dạng tệp tin tại mục Save as type là *.pdf. Nhấp chọn vào checkbox Save as 3D PDF. Và nhấn chọn Save vào thư mục lựa chọn.

3. Sau khi hoàn tất lưu trữ tệp tin, tiến hành mở tệp tin trong thư mục.

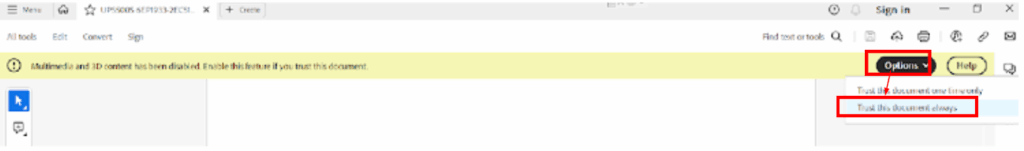

Để thiết lập hiển thị 3D PDF, nhấp chọn vào mục Options >  Trust this document always

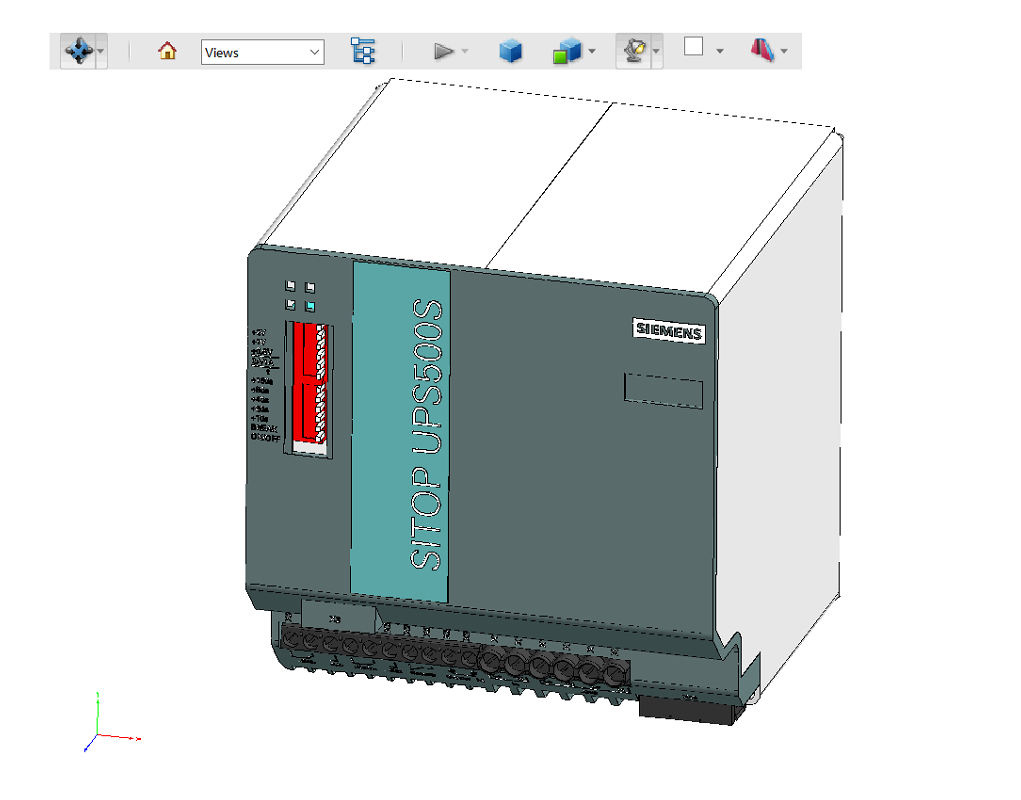

Sau đó nhấp chọn vào giữa màn hình để hiển thị mô hình mong muốn khi xuất hiện con trỏ.

Lưu ý:

• Nếu PDF chỉ hiển thị 2D như ảnh chụp màn hình, vui lòng kiểm tra lại tùy chọn. Hãy chắc chắn rằng bạn đã lựa chọn checkbox “Save as 3D PDF”
• Nếu 3D PDF vẫn không hoạt động, vui lòng kiểm tra bản cập nhật của Adobe và thử lại

Với hướng dẫn lưu tệp 3D PDF trong SOLIDWORKS người dùng có thể chia sẻ hình ảnh 3D trực quan mà không cần phần mềm CAD chuyên dụng và cũng đảm bảo bảo mật dữ liệu thiết kế. Theo dõi Kho Tài Liệu CAD CAM để tìm hiểu thêm nhiều thông tin hữu ích về SOLIDWORKS.
